主要功能

• 靜態功率分析 - 類似于專用功率分析儀

• 動態功率分析——獲取更多信息

• 完整的測試范圍——控制系統、動力部分、電機

• 全面的機械接口

• 諧波計算選項

• 矢量顯示選項 (THREEPHAVECTOR)

• 波形變換選項 (THREEPHASEdq0)

• 帶 OscilloSYNC? 的 16 個通道

靜態功率分析

平均值數值表顯示恒定負載、速度和扭矩操作條件下短（或長）時間段的電壓、電流、功率、速度、扭矩等值 - 就像專用功率分析儀儀器提供的一樣。

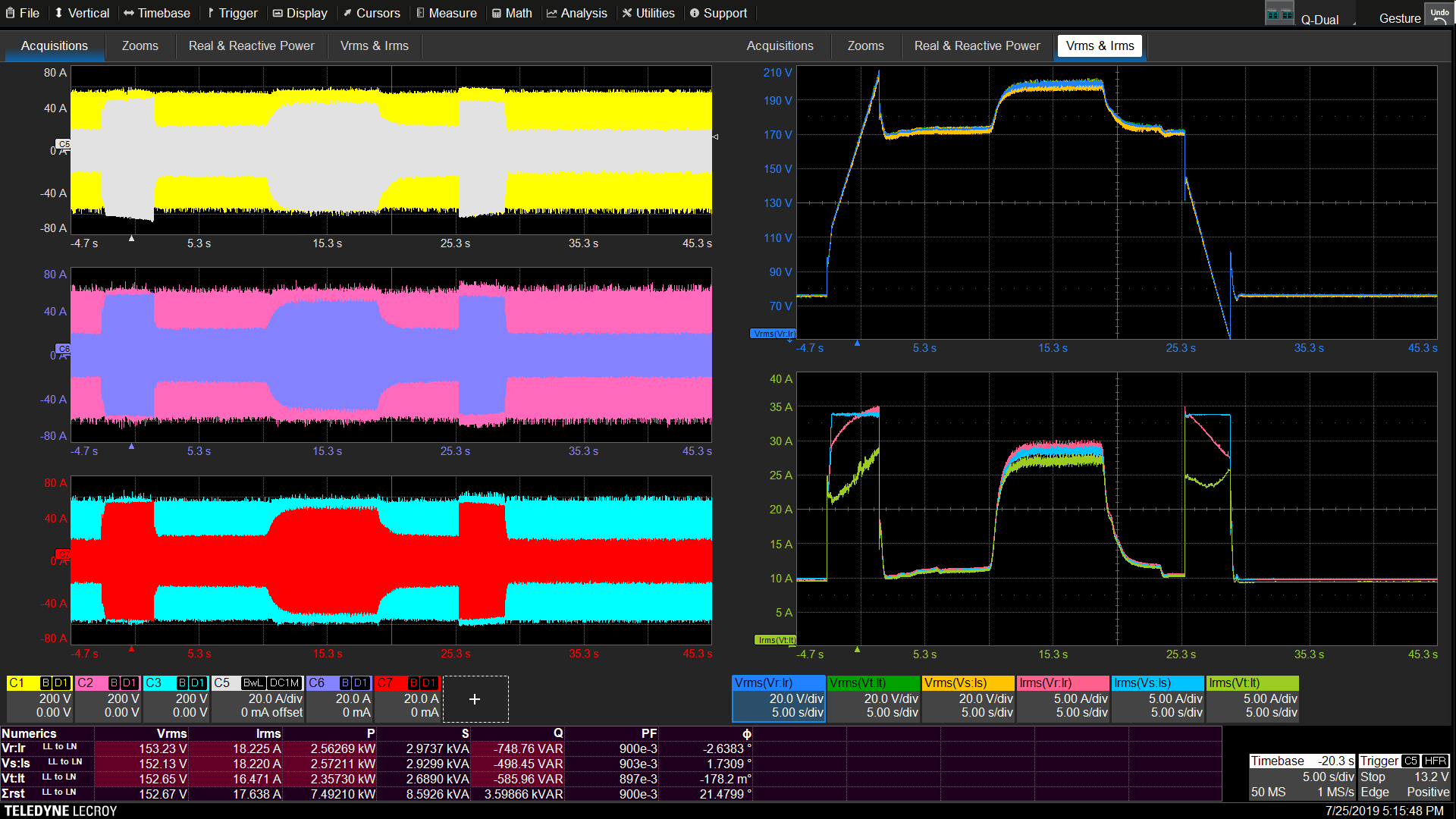

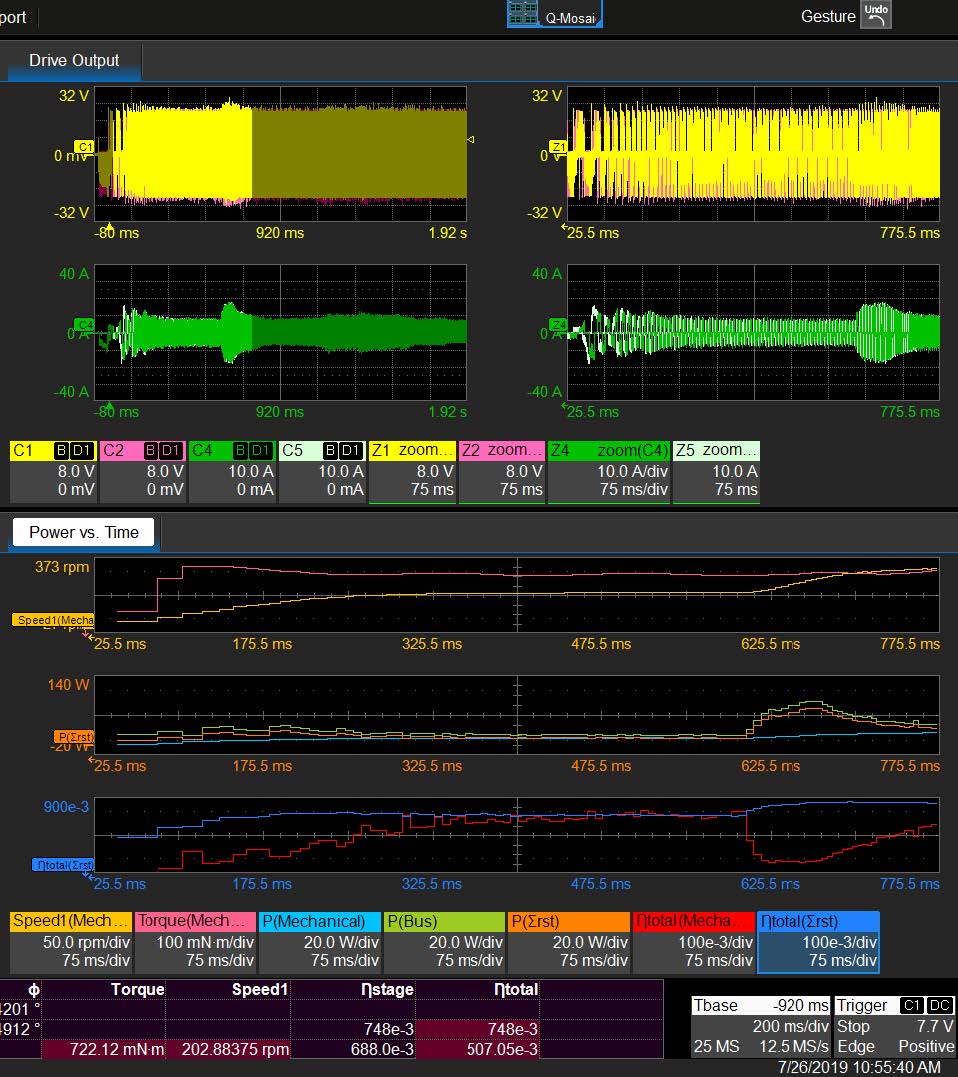

動態功率分析

長時間捕獲數千次電源循環。 每周期波形視圖可幫助您了解動態行為。 使用 Zoom+Gate 隔離和關聯功率行為，以在動態負載、速度和扭矩運行條件下控制系統運行。

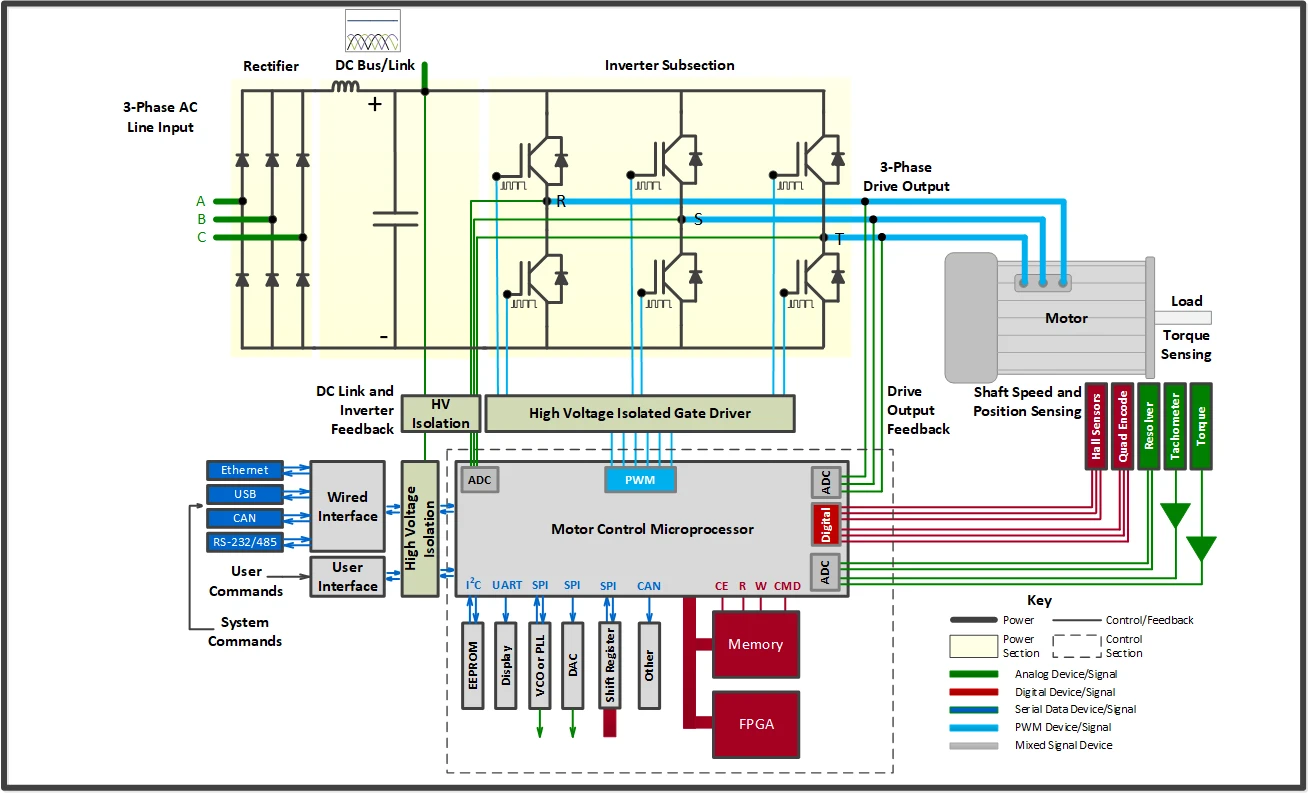

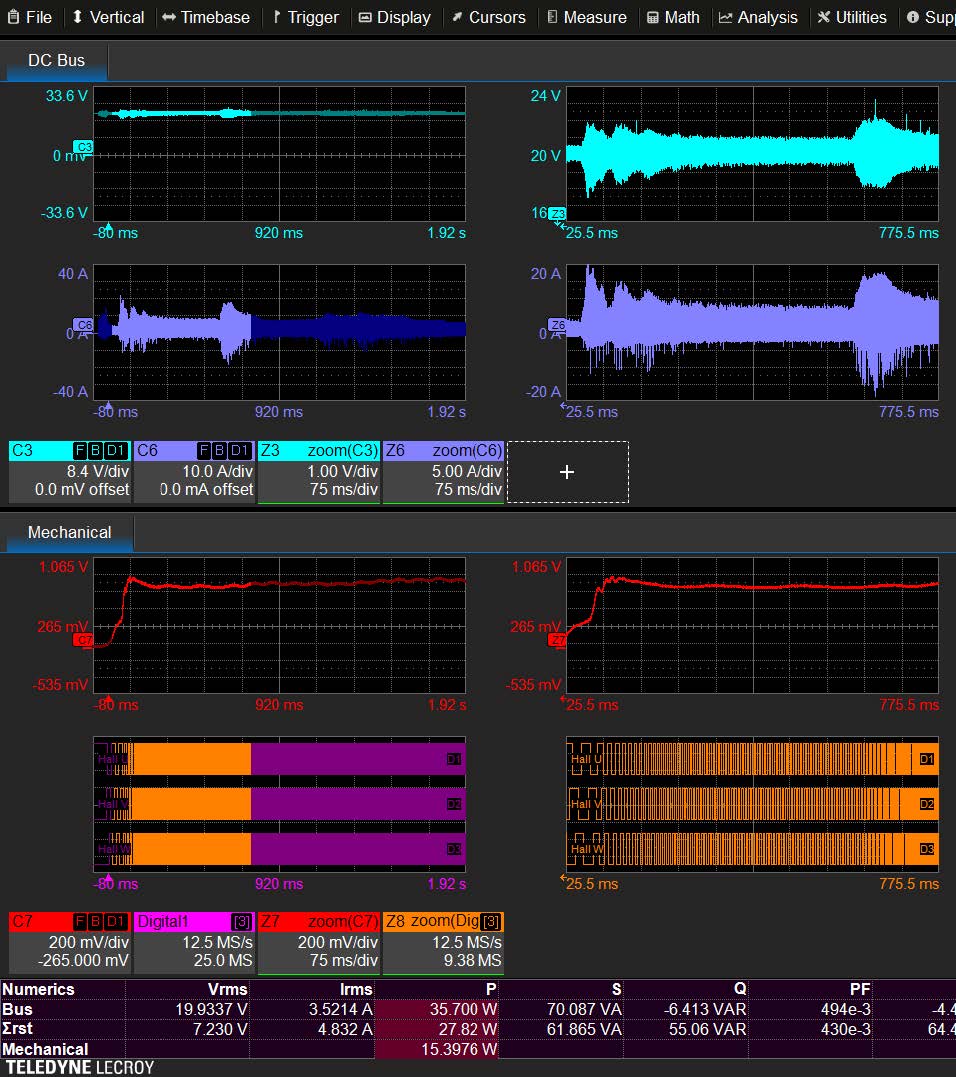

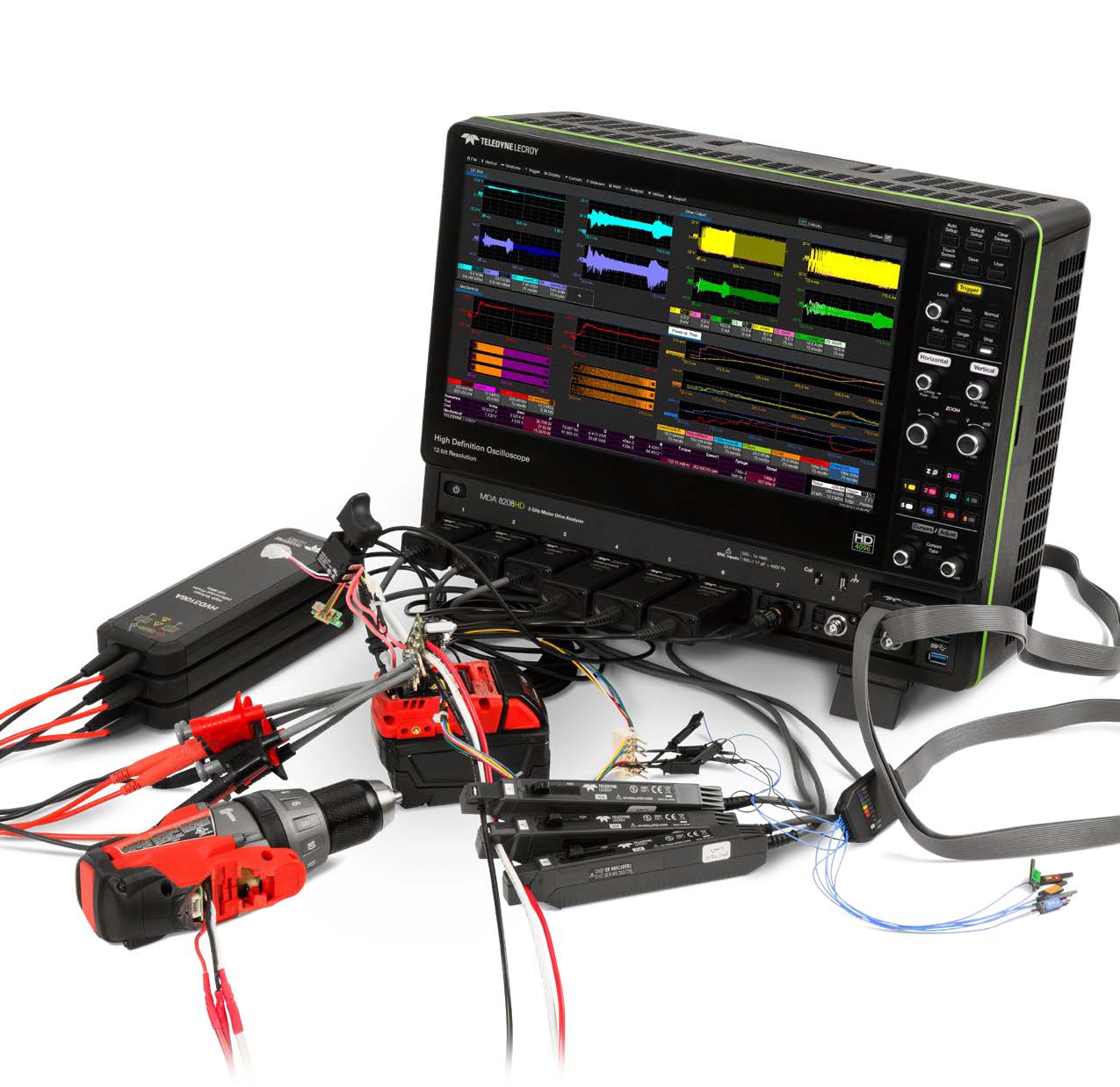

完整的測試范圍

采集和顯示來自電源和嵌入式控制系統的模擬、數字和串行數據信號。 在短至單個設備開關周期的時間段內，將電力系統行為與控制系統活動相關聯。

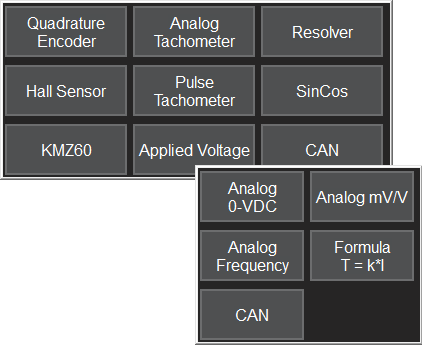

全面的機械接口

支持九個速度、四個角度和五個扭矩傳感器 - 大多數僅由電機驅動分析器支持。 在沒有連接外部傳感器的情況下計算工作臺的機械功率。

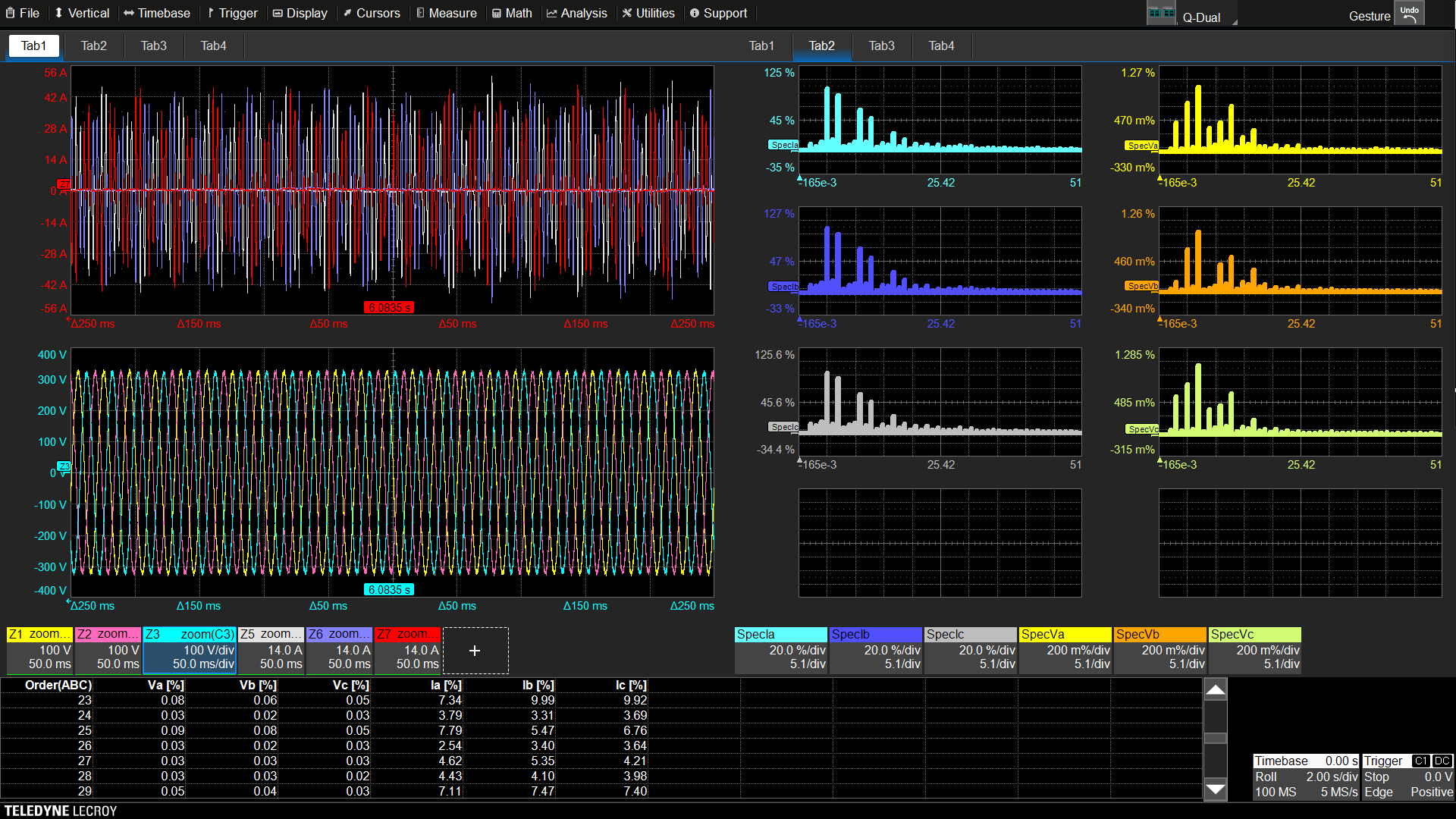

諧波計算選項

嚴謹?shù)能浖?DFT 方法可精確分離所需的頻率內容。 提供 THD 數值計算和每周期波形、諧波次數表和頻譜顯示（最多同時顯示九個）。

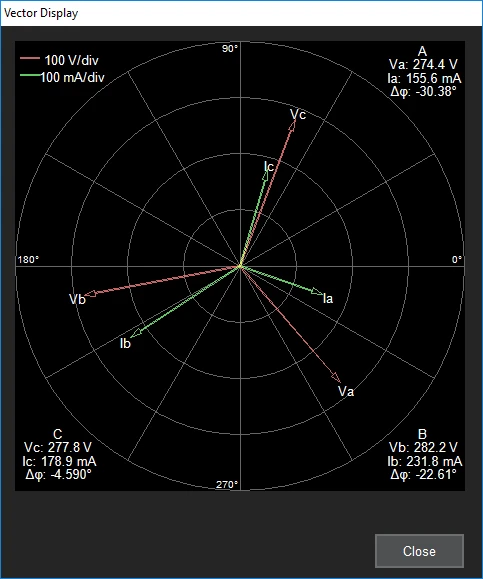

三相矢量顯示選項

兩個同時矢量顯示允許三相系統電壓和電流的可視化。 矢量信息可以進行諧波過濾，并與 Zoom+Gate 兼容，以顯示動態或長時間采集期間的矢量變化。

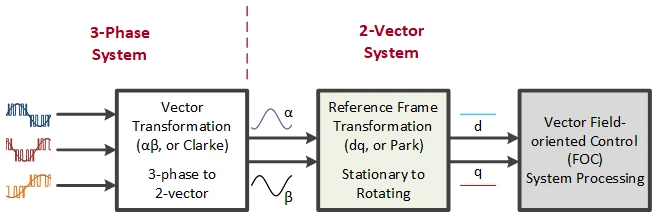

波形變換選項 (THREEPHASEdq0)

支持兩個同時的 αβγ (Clarke) 和 dq0 (Park) 實時變換，具有 XY 繪圖功能，可用于 d vs. q 和 α vs. β 分量

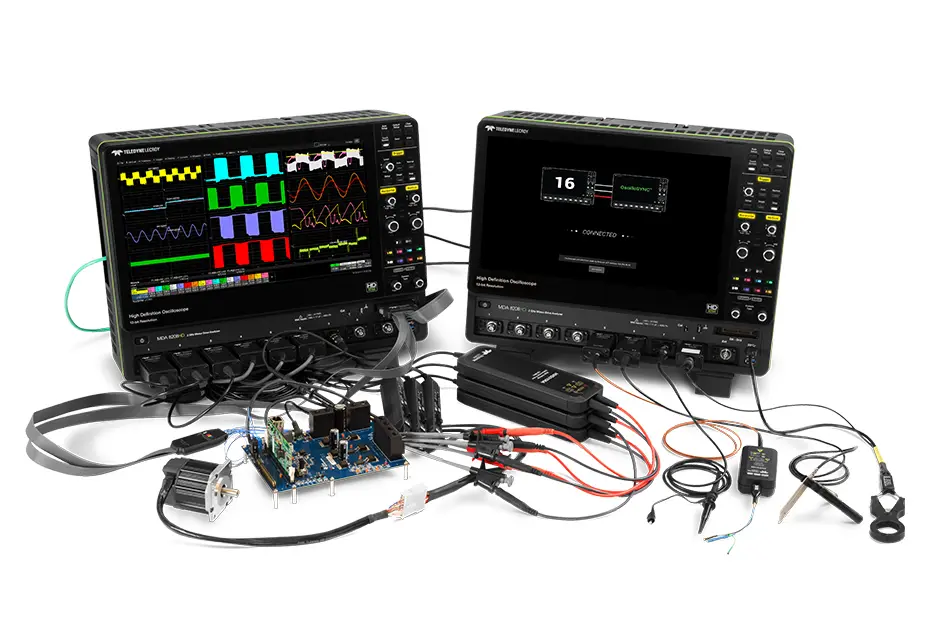

帶 OscilloSYNC? 的 16 個通道

使用 OscilloSYNC 示波器同步功能在單個顯示器上查看和控制 16 個模擬通道。 設置非常簡單——這就像擁有一個 16 通道采集系統，并且能夠獨立使用每個示波器或 MDA。
